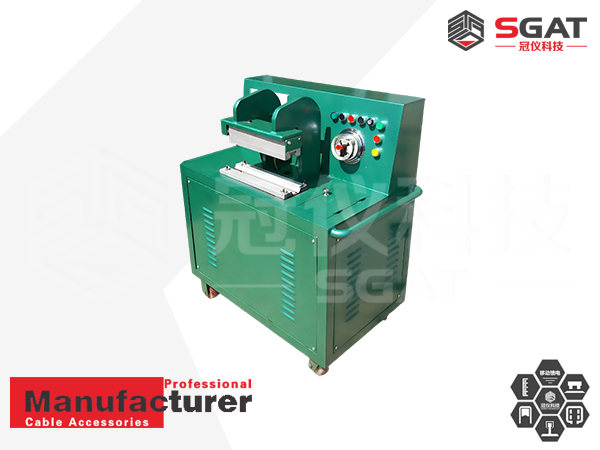

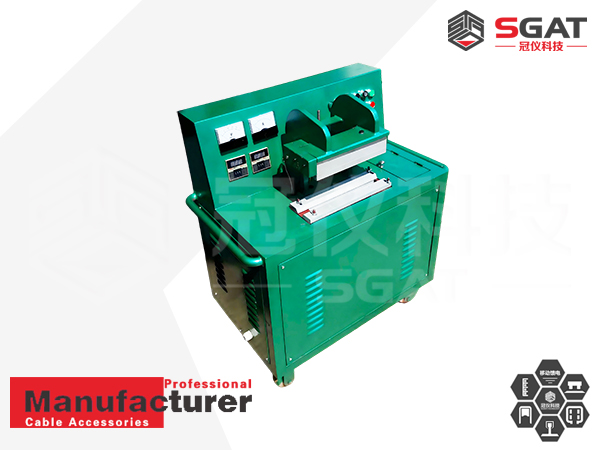

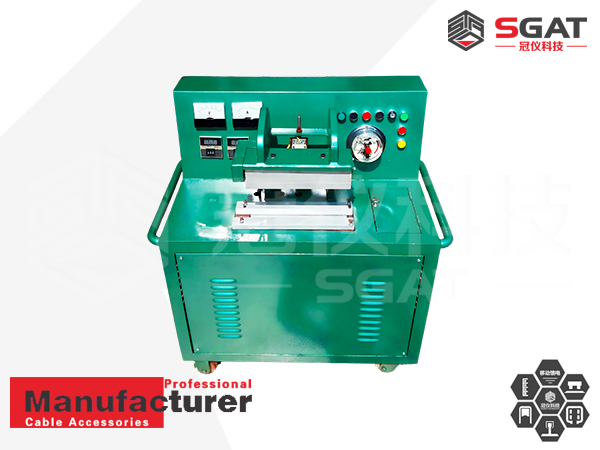

SGAT8173全自动液压电缆压号机是我公司新研制成功的新型电缆压号设备。设备采用优质铝合金制作字符圆盘，装备小型电动液压泵站，电动液压合模、开模、压紧；数显自动控温，到达设定时间自动断电响铃、停止加热，一系列自动化功能使电缆压号工作省时省力、工作效率高，字码清晰、完整。

1、工作电压：380V

2、工作电流：16A

3、加热功率：3kW

4、液压泵站额定压力：16Mpa

5、工作压力：≤6Mpa

6、电机功率： 0.75kW

7、压泵站流量：6L/min

8、电缆压号范围：4-240㎜²

9、压号长度：320㎜

10、字符盘： 16个

11、定时时间：0-99分

12、加热温度：0-300℃（可调）

13、外形尺寸：1000x600x1100mm

14、机重： 160kg

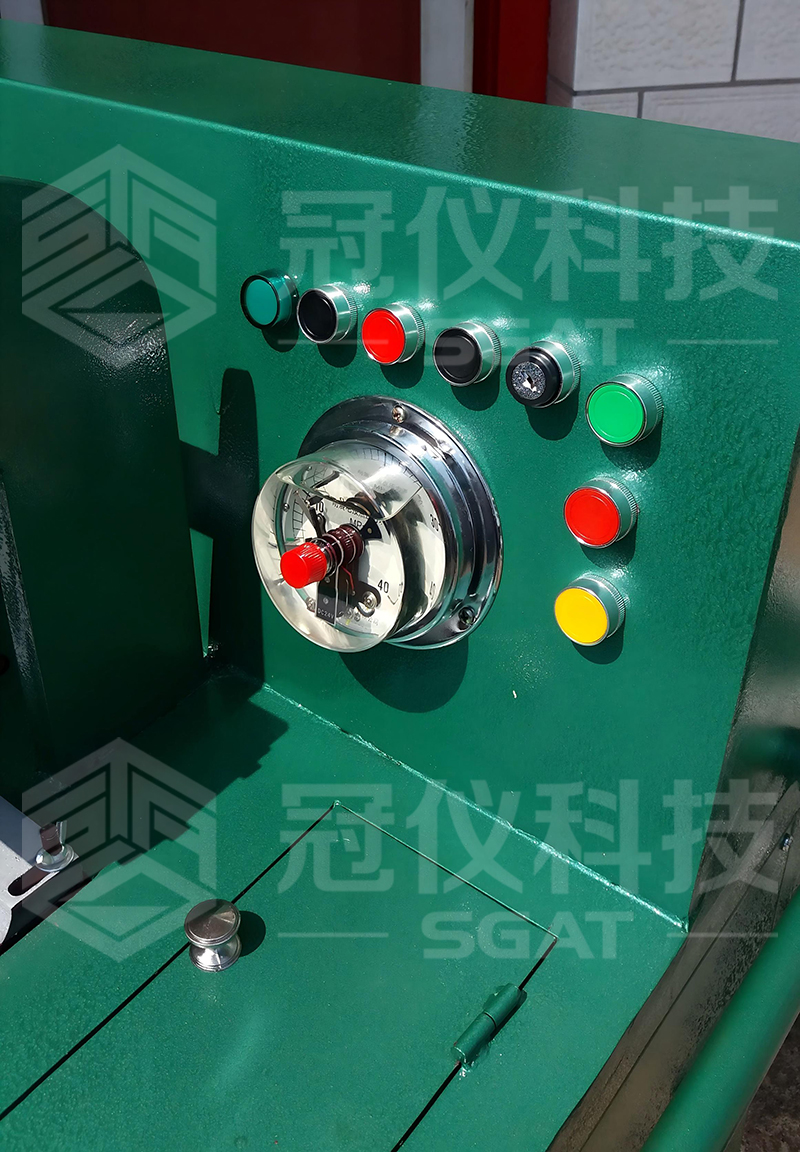

  设备由支架、电控系统、电动液压系统、压号字盘、加热系统组成。支架是本机的主体构件，加热箱、压号字盘组、电控系统、电动液压系统都安装在支架上，它由型钢焊接组成，底部按有万向轮，可以在工作场地自由移动；电控系统设有加热升温、断电降温，合模、开模，油泵控制、数字显示温度等；电动液压系统设有液压泵站、油缸、压力表等，对电缆加压压紧提供所需的压力；控制面板设有电压表、电流表、指示灯、旋钮开关、按钮开关、延时继电器、电铃、数显控温仪表、等元件。加热箱体内装有加热管，对压号字盘加热升温；断相与相序保护继电器，操作设备更安全。

1、接线：本机采用三相四线制380V电源，配备6平方电缆，带有相线保护器，如果合闸送电，电机不转，停电后，调换任意两相即可。合闸送电，此时电铃自动报警，证明电源接通，指示灯红灯亮，控温仪显示环境温度，并且查看电压表的电压是否正常，控温系统220V，电动液压系统380V。

2、调整控温仪表：把控温仪表切换开关调整到设定位置，注意设定的温度是否在所需的温度范围内（注：出厂前已设定在150℃左右），下箭头键进行设置温度，然后切换到测温位置上。

3、调整压力表：一般设定为4Mpa。

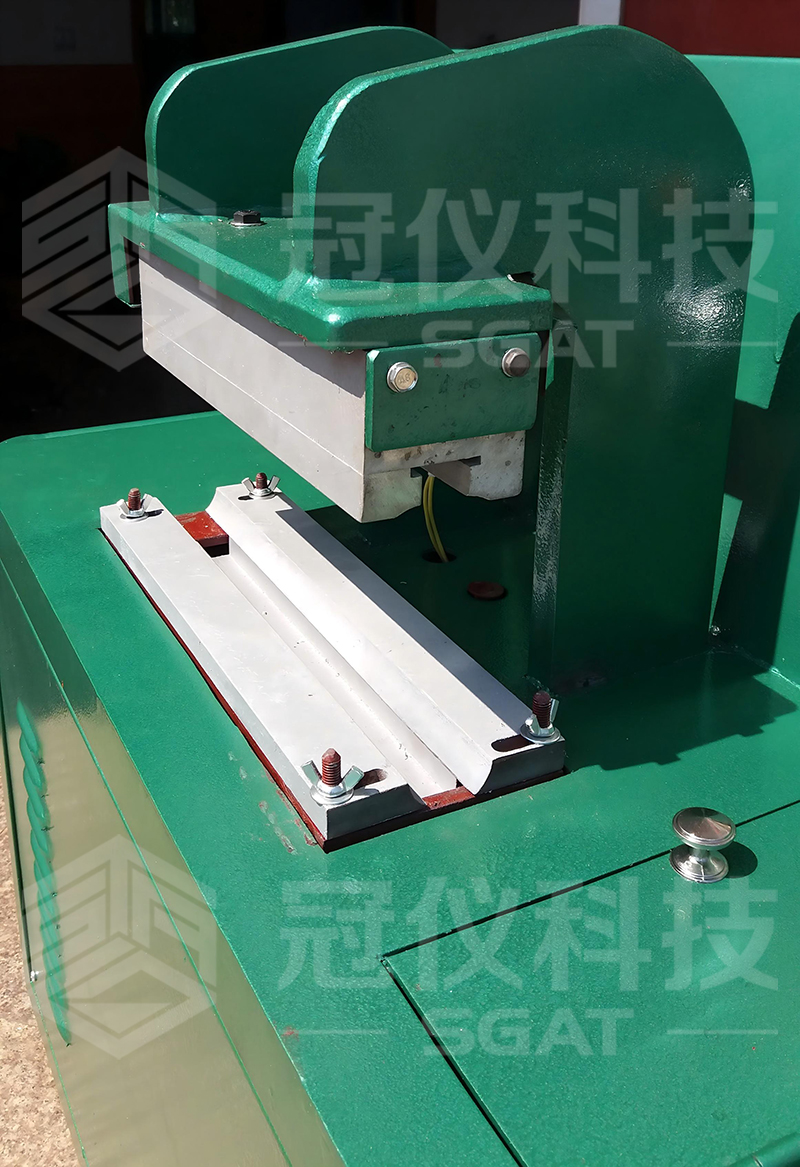

4、夹装电缆：把需要压号的电缆放在字盘组上，按住合模按钮不要松开，加热箱体上升，压紧电缆，压力达到设定的上限后，会自动停止加压，方可松开合模按钮。

5、加热压号：按一下电源开（绿色）按钮，启动加温，此时绿灯亮，红灯灭，开始加温，大约20分钟左右，温度上升到设定的温度（150℃），自动断电停止加温，绿灯灭，红灯亮，时间继电器开始计时，待到达计时时间，电铃响，10秒钟后电铃自动停止，此时温度可能继续上升10℃左右，自然冷却，或者用工业风扇对准加热箱体吹风，加快降温速度，温度降到100℃以下时，按住开模按钮不要松开，加热箱体下降，降到设定位置后自动停止，松开开模按钮，取出电缆，整个压号完成。

1、接线时一定注意本机所需电压，并且注意电机旋转所标的方向，如电机旋转方向与所标方向不符，应立即停电，重新调换线头。

2、不要随意拆卸本机线路，以免接错烧坏零部件。

3、本机不防爆。

4、使用前请详细阅读使用说明。
